GB/T 4996托盘角跌落

更新：2025-12-10 10:26:27 点击：

项目介绍

　　GB/T 4996 托盘角跌落试验要点

　　一适用范围与目的

　　适用于联运通用平托盘的角部抗冲击性能评估，常用于验证托盘在装卸、转运过程中因角部跌落引起的结构损伤与功能保持能力。

　　试验通过对角线方向起吊并自由跌落，量化角部及整体结构的抗冲击表现，为型式检验与出厂检验提供依据。

　　该试验的核心目的在于通过高度模拟托盘在实际搬运过程中可能遭遇的跌落情况，精准测定顶铺板的对角刚度和抗冲击性能。这不仅为托盘的质量评估提供了坚实的科学依据，还能够有效识别设计中存在的潜在缺陷，进而指导后续的优化与改进工作，确保托盘在实际使用中能够经受住各种挑战。

　　二 试验设备与试样准备

　　冲击面：应为平滑、坚硬、刚性的水平面（如钢板或混凝土），确保冲击能量稳定传递。

　　起吊与释放装置：能沿对角线方向稳定起吊托盘至规定高度并自由释放，避免附加初速度。

　　测量工具：钢卷尺或测距仪，长度测量精度不低于 1 mm。

　　试样预处理：按托盘材质与试验需求进行环境预处理（如常温或低温），并在预处理完成后1 h 内完成试验。

　　标记测点：在距各顶角约50 mm处标记两点A、B，用于对角线长度测量。

　　三 试验步骤

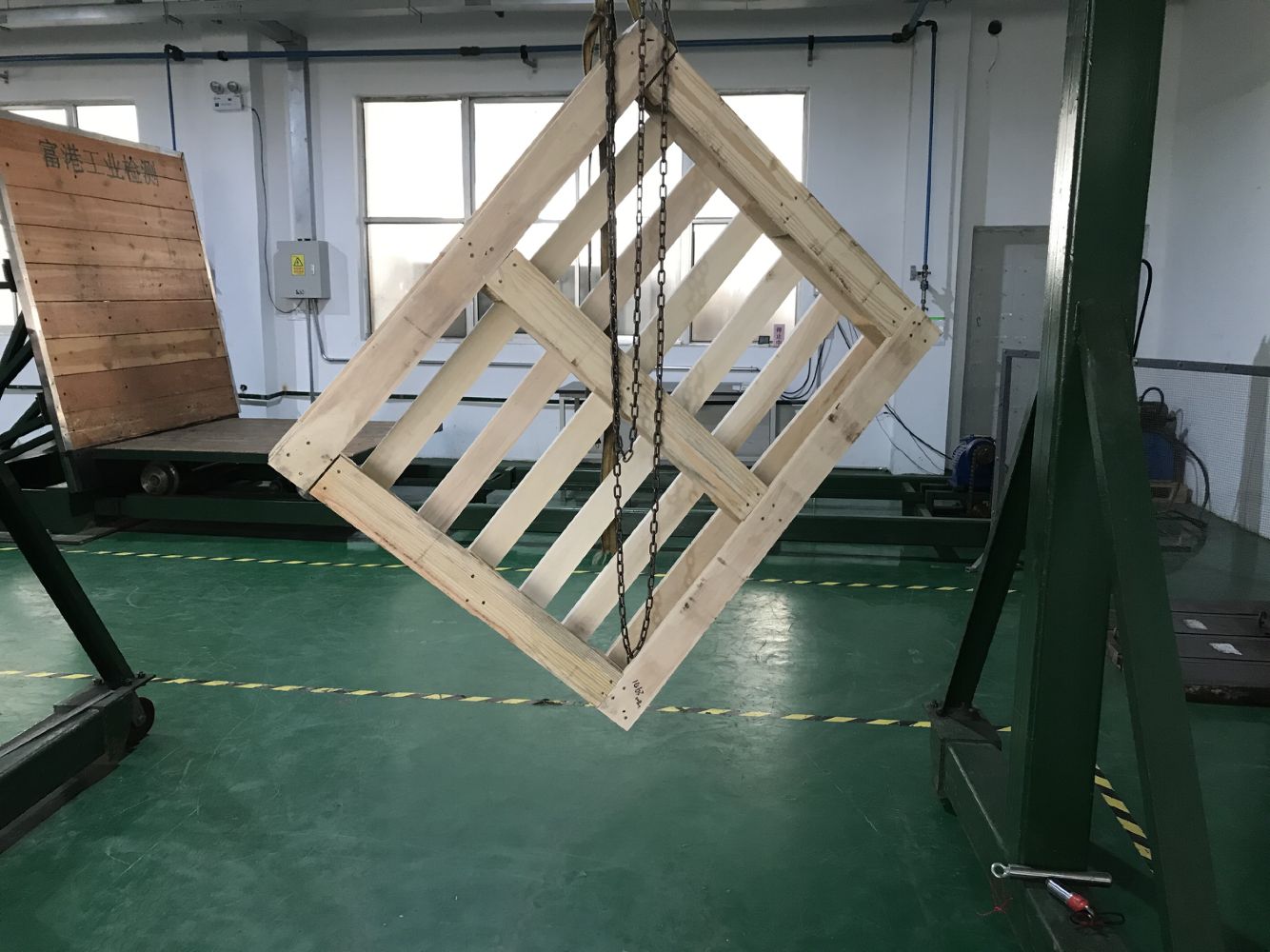

　　1.预处理完成后，将托盘按对角线 AB 方向吊起至规定跌落高度h。

　　2.释放托盘，使其以角部自由跌落撞击刚性水平面。

　　3.在同一顶角、同一高度上重复跌落，共进行3 次。

　　4.在第1 次跌落前与第3 次跌落后分别测量对角线长度l，并记录托盘的所有损伤情况（裂纹、崩角、断裂、功能失效等）

　　总结：

　　将托盘按照对角线AB的方向小心吊起，使其上升至预设的高度h。在托盘下方放置一个平滑、坚硬且具备足够刚性的水平撞击平面，该平面的选择对于确保试验结果的准确性至关重要。平滑的表面可以避免额外摩擦力的干扰，坚硬和刚性的特性则能够模拟真实的冲击环境。在同一顶角和相同高度的条件下重复进行3次跌落试验。每次试验后，都要仔细检查托盘的各个部位，并详细记录下所有的损伤情况。对于结构不对称的特殊托盘，试验者需要根据其具体特点来判断并确定最佳的跌落方向，以确保试验的公平性和有效性。在首次跌落试验之前和第3次跌落后，分别测量对角线长度，同时结合之前记录的损伤情况，全面评估托盘在经过多次冲击后的性能变化。这些数据将为我们提供关于托盘刚度和抗冲击性能的宝贵信息。

　　合格判定示例：

　　部分产品标准（如一次性托盘）规定角跌落试验的最大允许变形量为 4% × l0，且不得出现影响使用的缺陷（如贯通裂纹、角部完全断裂、丧失承载能力等）。具体限值以合同或适用产品标准为准。

　　重要性及结论：

　　GB/T4996角跌落试验为托盘的抗冲击性能提供了可靠且宝贵的试验数据，有力地支持了制造商在设计上的改进和产品质量的提升。同时，也为物流企业在选择托盘时提供了科学的依据，确保货物在运输过程中的安全与稳定。该试验在托盘质量控制中占据着举足轻重的地位，为保障物流运输效率、降低货物损坏风险提供了重要的技术支撑。

本文上部配图说明：18018198853.

　　1、富港检测站内图片为富港包装实验室实地拍摄(本图有版权，请勿盗图)!

　　2、一组包装测试程序由多个试验项目组成，因空间有限，本文上部配图仅列举其中一个测试设备或一个场景图片作为代表供您了解使用，请见谅，如需更多信息，请与我司包装测试顾问联系!感谢您的来访与支持!

　　转载请注明出处：富港检测www.fts-lab.com(托盘检测标准)
